多普勒超声波流量计基于多普勒效应原理，通过发射超声波并接收流体中颗粒反射的回波，利用频率偏移计算流速。设备集成流速传感器、压力传感器及温度传感器，其中温度传感器用于声速补偿，压力传感器则实现水深测量。典型产品如 DX-LSX-1 型流量计，采用无转动部件设计，发射探头与接收探头呈固定距离布局，避免了传统旋桨式仪表的机械磨损问题。

该技术具备宽量程优势，流速测量范围可达 - 12m/s 至 + 12m/s，精度控制在 ±1%±0.01m/s，分辨率达 1mm/s。其重点优势在于对含沙量高、漂浮物多的水体适应性强，如城市污水、河流等场景。设备采用速度面积法计算流量，支持满管与非满管测量，通过 RS485 接口（Modbus 协议）实现数据传输，防护等级达 IP68，可在 - 20℃至 65℃环境下长期工作。

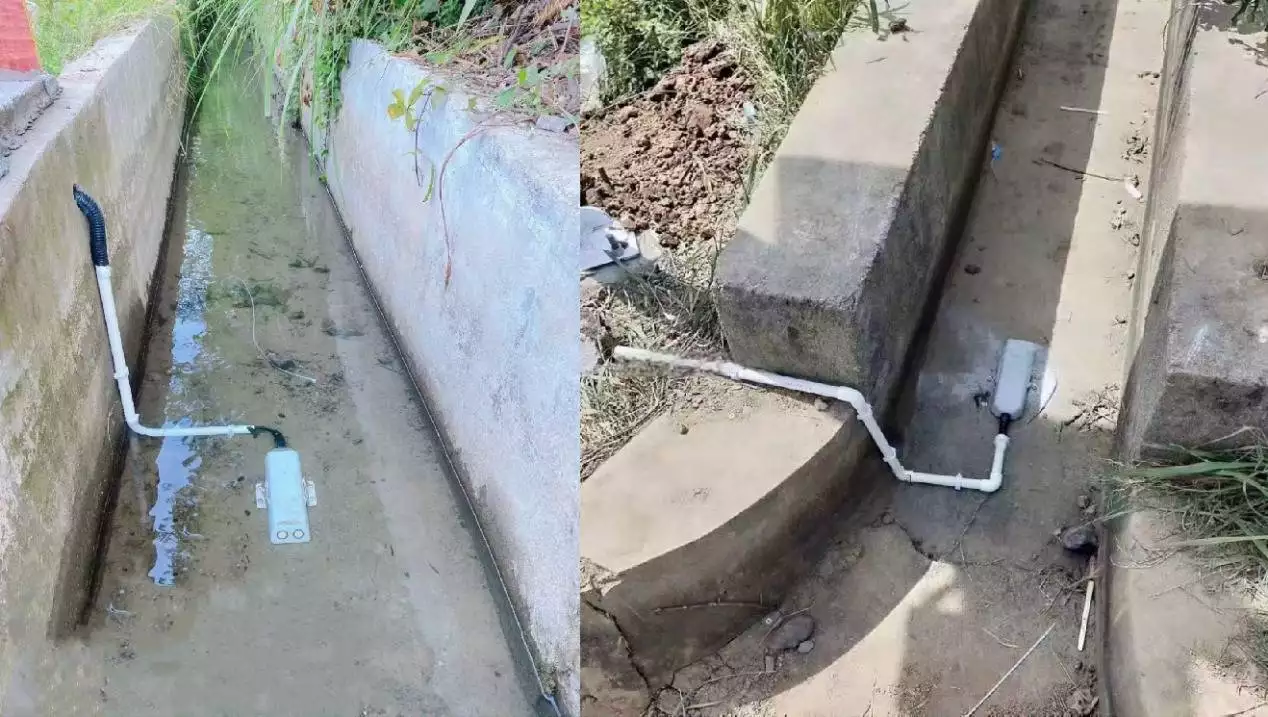

安装需选择渠道顺直段，顺直段长度应达水力半径的 15-20 倍，确保流态稳定。根据场景不同，可采用渠底硬基固定、支架安装或井下安装方式。需特别注意电缆内导气管的保护，避免弯折或浸水导致压力传感器失效。该技术适用于需要实时动态监测、水体杂质较多的场景，如防汛预警、工业废水排放监测。

雷达流量计依托 24G K 波段平面雷达技术，通过发射微波并接收水面反射信号，利用测距原理计算水位，结合流速算法实现流量监测。系统通常由雷达流量计、RTU 遥测终端、太阳能供电系统及数据传输模块构成。例如 40 米雷达流量监测系统，采用非接触式测量，不受泥沙、水草等杂物影响，数据通过 GPRS/4G 或北斗链路传输至中心平台。

该技术具备长距离测量能力，流速监测范围 0.1-40m/s，水位测量范围 0-40m，精度达 ±1cm。设备功耗极低（工作电流 wrong_punclt; 120mA），支持太阳能供电，适合野外无人值守站点。其天线波束角小（12°），抗干扰能力强，可在 - 30℃至 60℃环境下稳定运行。通信方式灵活，支持多中心数据上传，具备远程配置与升级功能。

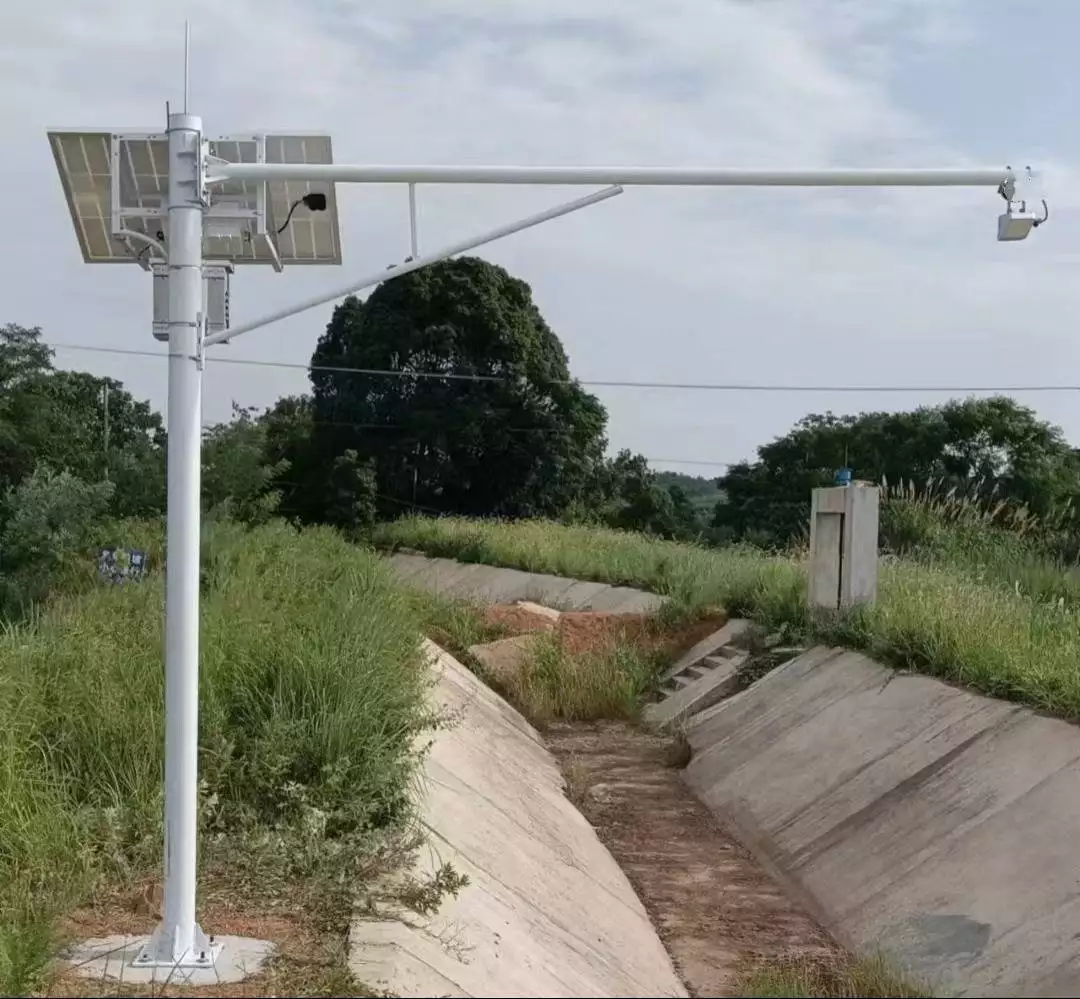

安装方式包括杆式安装、桥梁安装等，需确保雷达波发射方向与水流方向平行，夹角小于 60°。立杆高度通常 3-5 米，配套太阳能板与蓄电池供电。该技术适用于河流、水库、城市内涝监测等场景，尤其适合无法接触水体或维护困难的环境，如汛期应急监测、生态流量监管。

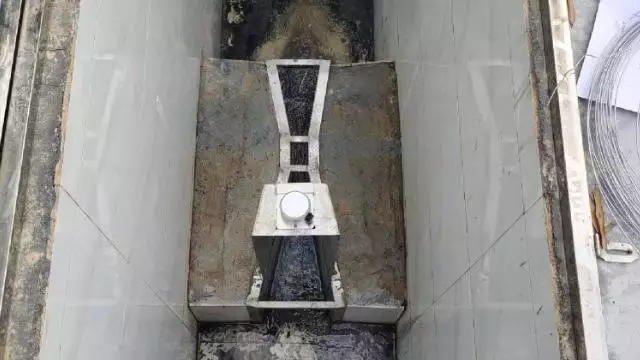

巴歇尔槽基于明渠测流原理，通过收缩段、喉道段与扩展段的特殊结构，使水流形成稳定的水位 - 流量关系。当水流通过喉道时，流速增加、水位降低，通过测量上游水位可换算流量。槽体尺寸遵循 SL537-2011 标准，常见型号如喉道宽 0.25m 至 2.4m，需配合雷达或超声波水位计使用。

典型系统包括巴歇尔槽本体、水位计（如 DX-WLX-1 雷达水位计）、RTU 遥测终端及供电系统。水位计测量范围 0-7m，精度 ±3mm，遥测终端支持多种协议对接。流量计算分自由流与淹没流两种状态，自由流时流量公式为 Q=0.372bh^n，其中 n 随喉道宽 b 变化，精度可达 ±2-3%。

安装需保证槽体中心线与渠道中心线重合，上游应有 5 倍渠道宽的平直段，下游需满足自由流条件（淹没度 wrong_punclt; 临界值）。槽体与渠道连接需严密，避免漏水影响测量精度。该技术适用于灌区支渠、污水处理厂等固定渠道场景，尤其适合农业水价中的水量计量与生态流量监测。

在实际工程中，多普勒技术适用于动态变化的复杂水体，雷达技术适合远程监控与恶劣环境，巴歇尔槽则适用于需要高精度计量的固定渠道。三者形成互补体系，为水资源管理、防汛抗旱、生态保护等领域提供多元化的技术支撑。
