一、多普勒效应的物理基础与测流逻辑

多普勒效应作为声学与光学领域的基础理论，其重点在于当声源与观察者之间存在相对运动时，接收信号的频率会发生偏移。这种频率偏移量与相对运动速度呈线性关系，而多普勒流量计正是基于这一物理现象构建的测流装置。在流体测量场景中，装置通过发射固定频率的超声波，使流体中悬浮的固体颗粒成为 “运动观察者”，颗粒反射回的声波因流速产生频移，进而通过解析频移量推导流体速度。

该测量逻辑区别于传统机械流量计，其突破点在于摒弃了旋浆、轴承等转动部件，转而利用超声波技术非接触式探测流速。这种设计使得测量过程不干扰流场形态，尤其适用于含泥沙、漂浮物的复杂流体环境。从技术本质来看，多普勒流量计实现了物理原理与流体力学的交叉应用，通过声学信号的数字化处理，构建了流速与流量的计算模型。

二、多组件的协同工作机制

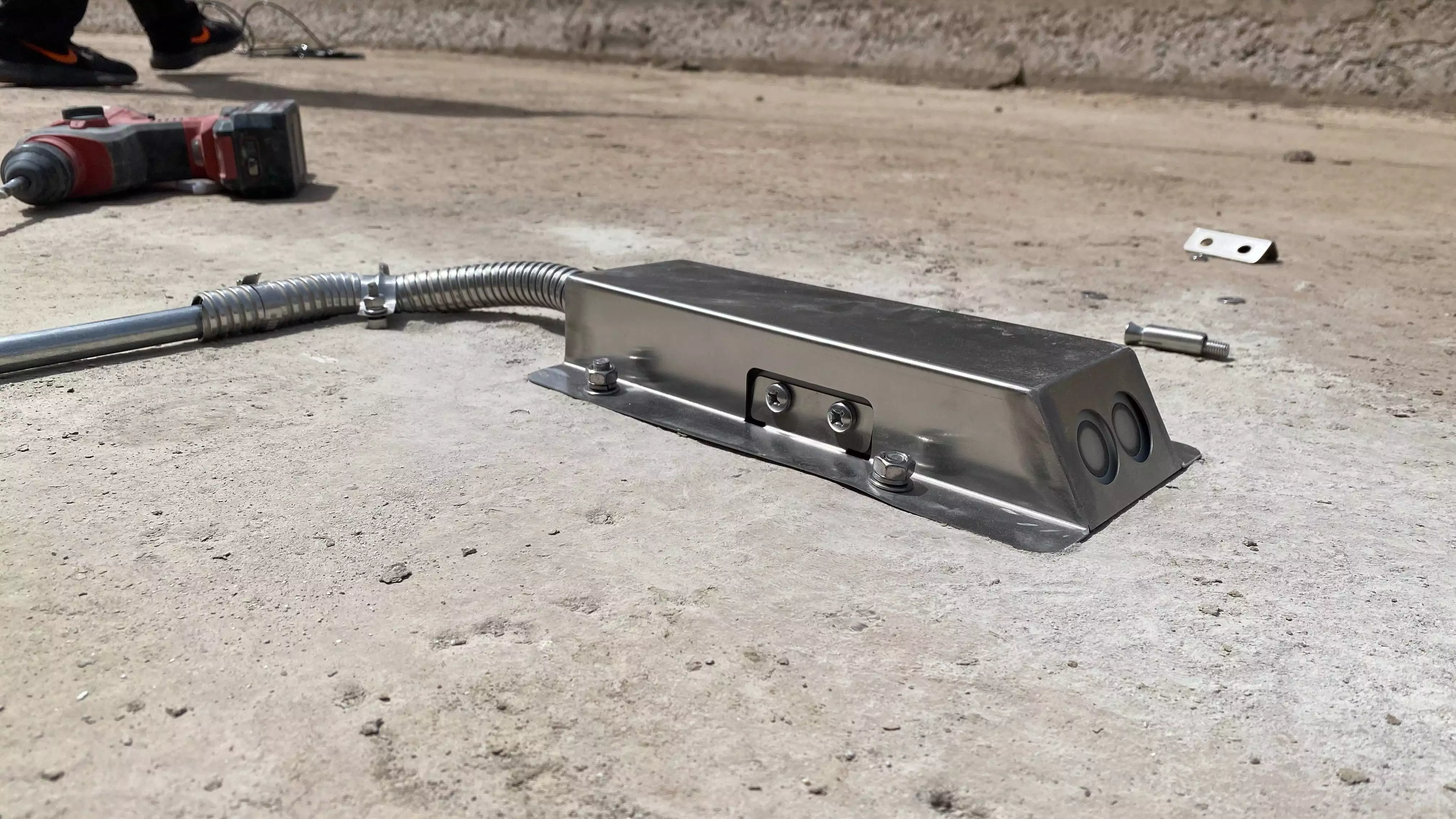

多普勒流量计的测量系统由三类关键传感器构成，各组件通过信号耦合实现数据采集与处理。流速传感器作为重点部件，承担超声波发射与接收任务：发射探头以窄波束形式辐射短脉冲声波，其能量集中于直径约 20 毫米的声束范围内；接收探头与发射探头毗邻安装，负责捕获距装置 10 厘米处的反射声波信号。这类探头布局设计确保了测量点位于机体前方，避免装置本身对流场的干扰。

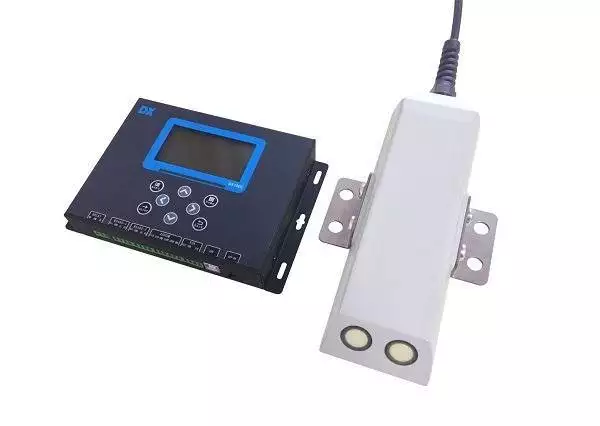

压力传感器与温度传感器则为流量计算提供辅助参数。压力传感器通过内置导气管感知流体静压，实时反馈水位深度数据；温度传感器则用于声速补偿，其采集的水温数据会参与超声波传播速度的修正 —— 声波在水中的传播速度与温度呈函数关系，当水温变化时，系统需依据温度传感器数据调整声速参数，以保证频移计算的准确性。这三类传感器通过四芯屏蔽电缆与外部控制器连接，其中电缆内部的导气管需保持通畅，若发生弯折将导致压力传感器测量偏差。

三、超声波信号的传输与频移解析

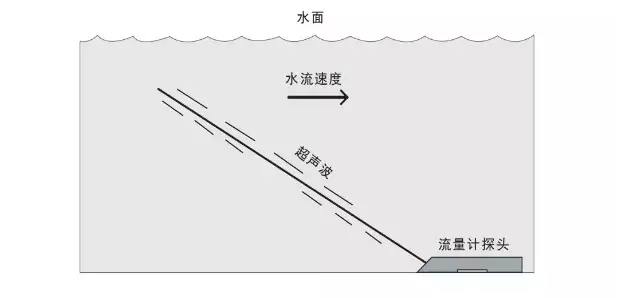

当超声波在流体中传播时，发射声波与反射声波的频率差构成多普勒频移的重点数据。具体而言，发射探头发出频率为 f₀的声波，流体中运动的固体颗粒将声波反射回接收探头，此时接收频率 f₁与 f₀的差值 Δf 即为多普勒频移。根据多普勒效应公式，频移量 Δf 与流体流速 v 满足关系式：Δf = (2v cosθ /c) × f₀，其中 θ 为声波发射方向与流体运动方向的夹角，c 为声波在流体中的传播速度。

在实际测量中，系统通过以下步骤处理信号：首先，发射探头以 1Hz 的频率发射脉冲声波，接收探头同步采集反射信号；其次，信号处理模块对回波进行滤波、放大等预处理，提取频移特征；，结合温度传感器修正后的声速值与压力传感器测得的水位数据，通过速度面积法计算流量。这种信号处理机制使得流量计能够在 - 6m/s 至 + 12m/s 的宽量程范围内实现 ±1%±0.01m/s 的测量精度，分辨率可达 1mm/s。 四、流量计算的数学模型与应用场景

流量计算环节融合了流体力学中的速度面积法。在已知流速 v 的前提下，系统需结合断面尺寸与水位深度构建流量计算模型。对于非满管流场景，用户可通过预设断面水位关系参数，将流速数据转化为实时流量值；而满管流状态下，则直接依据管道截面积与平均流速的乘积计算流量。该计算过程中，压力传感器测得的水位 h 与断面形状参数共同决定过流面积 A，进而通过 Q = v × A 的公式求得瞬时流量 Q。

这种测量模式使其在多种工况中展现出适应性：在城市污水管网监测中，流体中高含量的悬浮物为超声波反射提供充足靶点，保证测量精度；在河道水文监测场景下，装置可抵抗泥沙淤积与水草缠绕，避免传统机械仪表的堵塞问题。但需注意，当流体中颗粒物含量极低（如纯净水）时，反射信号强度不足会导致测量偏差，因此该类流量计更适用于杂质含量较高的流体环境。

五、技术特性与工程应用要点

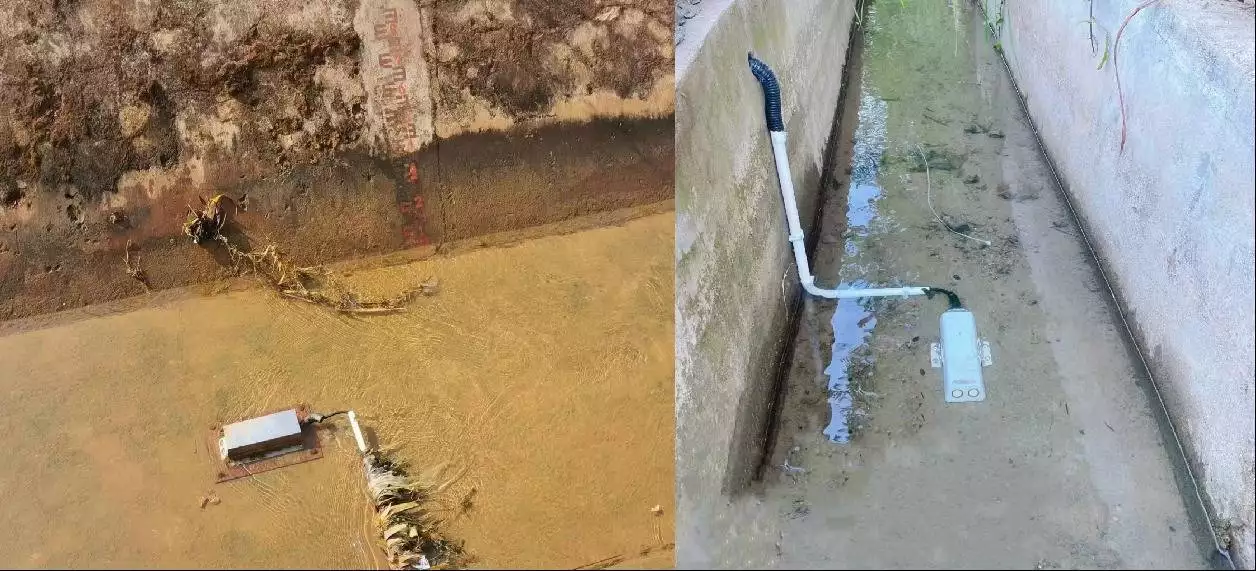

多普勒流量计的非接触式测量特性使其具备多项技术优势。一方面，无机械转动部件的设计消除了泥沙堵塞或杂物缠绕的风险，设备维护成本明显降低；另一方面，流体力学优化的外壳结构对水流扰动极小，配合 IP68 防护等级，可在 - 20℃至 65℃的环境中长期稳定工作。工程应用中，装置的安装位置需满足流体力学要求 —— 应选择渠道顺直段下游，顺直段长度宜为渠道水力半径的 15-20 倍，且前方 20 厘米范围内无遮挡物，以确保流场均匀性。

从信号传输角度看，流量计采用 RS485 接口与 Modbus-RTU 协议，支持水温、流速、水位等数据的实时传输。寄存器地址映射规则使得外部控制器可通过标准指令集读取数据，例如读取 0 号寄存器可获取经 100 倍放大的水温值（单位：摄氏度），通过 CRC 校验机制保证数据传输的可靠性。这种标准化的通讯协议为远程监测系统的集成提供了便利。
